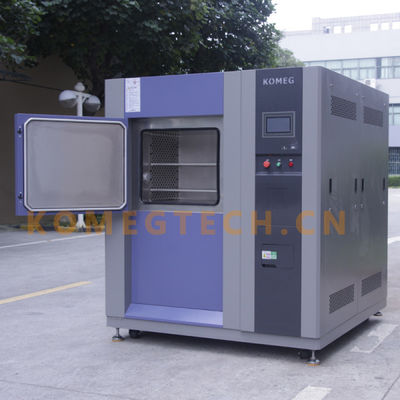

Camera di prova dello shock termico di zona di rendimento elevato 3/apparecchiatura di collaudo ambientale
Principio di funzionamento
Ci sono tre camere usate per eseguire la prova dello shock termico, la camera ad alta temperatura, la camera a bassa temperatura e la camera di prova. Il campione è disposto nella camera di prova, la temperatura più estrema che la temperatura della prova può essere fissata nella camera ad alta temperatura e nella camera a bassa temperatura. Nel fare prova di bassa temperatura, la porta fredda della camera aperta e camera a bassa temperatura che collabora con la camera di prova.
Una volta convertita in prova ad alta temperatura, la porta fredda chiusa, porta della camera della camera a caldo è aperta e camera di prova che collabora con la camera ad alta temperatura. La conversione di azione meccanica (trasferendo dalla temperatura elevata alla bassa temperatura o alla bassa temperatura alla temperatura elevata) può essere completata di meno che 1second e nella temperatura può essere stabilizzata rapidamente.
Durante l'intera prova, il campione non è necessità di essere mosso e senza alcun intervento umano.
Norme rispettate e implementate:
GB/T2423.1.2
GB10592-89
GJB150
Specifiche:
| Camera di prova dello shock termico di 3 zone |
| Specifiche |
Nota: 1. Riserviamo il diritto di cambiare le specifiche senza preavviso
2. Dimensioni su misura e configurazioni disponibili
|
| Modello |
Serie di KTS-A |
Serie di KTS-B |
Serie di KTS-D |
| 72A |
100A |
150A |
200A |
252A |
300A |
480A |
72B |
100B |
150B |
200B |
252B |
300B |
480B |
72D |
100D |
150D |
200D |
252D |
300D |
| Dimensione interna |
W (millimetro) |
450 |
500 |
600 |
670 |
700 |
800 |
800 |
450 |
500 |
600 |
670 |
700 |
800 |
800 |
450 |
500 |
600 |
670 |
700 |
800 |
| H (millimetro) |
400 |
450 |
500 |
600 |
600 |
600 |
800 |
400 |
450 |
500 |
600 |
600 |
600 |
800 |
400 |
450 |
500 |
600 |
600 |
600 |
| D (millimetro) |
400 |
450 |
500 |
500 |
600 |
650 |
750 |
400 |
450 |
500 |
500 |
600 |
650 |
750 |
400 |
450 |
500 |
500 |
600 |
650 |
| Dimensione esteriore |
W (millimetro) |
1490 |
1540 |
1640 |
1720 |
1750 |
1850 |
1850 |
1490 |
1540 |
1640 |
1720 |
1750 |
1850 |
1850 |
1490 |
1540 |
1640 |
1720 |
1750 |
1850 |
| H (millimetro) |
1790 |
1840 |
1890 |
2000 |
2000 |
2000 |
2200 |
1790 |
1840 |
1890 |
2000 |
2000 |
2000 |
2200 |
1790 |
1840 |
1890 |
2000 |
2000 |
2000 |
| D (millimetro) |
1600 |
1700 |
1830 |
1850 |
1930 |
1980 |
2500 |
1600 |
1700 |
1830 |
1850 |
1930 |
1980 |
2500 |
1600 |
1700 |
1830 |
1850 |
1930 |
1980 |
| Verifichi il peso (chilogrammi) |
5 |
10 |
12 |
15 |
18 |
20 |
20 |
5 |
10 |
12 |
15 |
18 |
20 |
20 |
5 |
10 |
12 |
15 |
18 |
20 |
| A bassa temperatura. camera |
-55ºC~-10ºC |
-70ºC~-10ºC |
-80ºC~-10ºC |
| Preriscaldi il tempo |
+20ºC~-55ºC, entro il min 60 |
+20ºC~-70ºC, entro il min 60 |
+20ºC~-80ºC, entro 60 minuti |
| Prova. camera |
-40ºC~+150ºC |
-55ºC~+150ºC |
-65ºC~+150ºC |
| Ad alta temperatura. camera |
+60ºC~+200ºC |
| Preriscaldi il tempo |
+60ºC~+200ºC, entro il min 20 |
| Tempo di recupero |
Min ad alta temperatura di esposizione 30 |
| Min a bassa temperatura di esposizione 30 |
| Tempo di recupero entro il min 5 |
| Dispositivo di sicurezza |
Nessun interruttore del fusibile, sopra calore del pressureover e sopra protezione corrente per il compressore, sopra protezione di temperatura, sopra protezione del carico per il ventilatore, protezione contro il calore asciutta |
| Accessorio standard |
Cabli il porto (portΦ50mm) *1, shelves*2 |
| Materiale interno |
Piatto dell'acciaio inossidabile (SUS 304) |
| Materiale esteriore |
Acciaio al forno della pittura o acciaio inossidabile (SUS304) |
| Materiale di isolamento |
Schiuma di poliuretano + lana rigide della fibra di vetro |
| Sistema di refrigerazione |
Raffreddato ad acqua |
| Compressore semiermetico, sistema di refrigerazione della cascata, refrigerante libero di CFC (HFC-507 e HFC-23) |
| Regolatore |
Pannello: il pannello, il cinese o gli inglesi di tocco LCD 7-inch visualizzano selezionabile |
| Modello di operazione: Funzionamento del punto della correzione o di programma |
| Capacità di memoria: 120programs, 1200steps, tutto ripetono 999cycles, cicli di ripetizione 99 della parte. |
| Accuratezza: Impiegati.: 0,1% di umidità della cifra F.S±1: 0,1% della cifra F.S±1 |
| Input: Impiegati.: umidità pt-100: pt-100 o ~5V DCV |
| Impiegati ambientali. |
+5ºC~+35ºC |
| Potere |
CA 380±10%50Hz, 3 cavi dei cavi +Ground di fase 4 |
Caratteristiche principali della camera di prova termica:
progettazione 1.3-zone: zona ad alta temperatura, zona di temperatura fredda e zona di prova.
le provette 2.The nell'ambito della prova sono stazionarie nella zona di prova.
interfaccia di operazione 3.Touch-control per facilità d'uso.
cicli 4.Max.999H e max.9999 per scossa di bassa temperatura o di livello per la camera di prova dello shock termico.
la scossa di riciclaggio 5.Automatic 0/e la scossa selettiva manuale sono disponibili.
6. sistema di raffreddamento raffreddato ad acqua e binario per effetto di raffreddamento rapido.
7.Japan ha importato la saldatrice senza cuciture, particolarmente per la saldatura di rame del tubo
Caratteristiche di sistema di refrigerazione
1. importi il compressore, riducono il funzionamento rumoroso, prestazione migliore;
normalizzazione del modulo dell'unità 2.The. Installi il manuale di lingua della curvatura, assicuri che fa l'unità. La linea di raffreddamento adotta il processo avanzato di lingua della curvatura, assicura la refrigerazione accurata, uniforme;
l'operazione 3.The del sistema di refrigerazione adotta il controllo intelligente, consumo di energia è piccola, tutte le parti della refrigerazione adotta la marca famosa dell'internazionale, qualità assicurata per l'operazione stabile a lungo termine.
4.Modular che fanno, facilità per installare, riparano e manutenzione; Il condensatore a aria dell'unità di refrigerazione aggiunge la rete del filtro, segue l'operazione normale;
adeguamento di raffreddamento di capacità 5.Intelligent, buon effetto di controllo. Vasta gamma del carico.
Caratteristiche della struttura
Materiale della parete: Piatto di grado superiore del acciaio al carbonio, elaborazione elettrostatica di superficie dello spruzzo di colore
Materiale interno della parete: Piatto SUS304 dell'acciaio inossidabile
Materiale di isolamento del corpo: Schiuma di poliuretano + fibra di vetro rigide
Materiale di isolamento della porta: Schiuma di poliuretano + fibra di vetro rigide
Materiale:
Materiale interno: Piatto SUS304# dell'acciaio inossidabile
Materiale esteriore: Piatto d'acciaio della pittura al forno o acciaio inossidabile SUS304#
Materiale di isolamento: Schiuma di poliuretano e lana rigide della fibra di vetro
Imballaggio:
La camera di prova climatica dello shock termico è coperta di film della bolla di aria prima del messo di loro nel forte plywoodcase, che non solo ha buon assorbimento di scossa, resistenza all'urto, termosaldatura ed inoltre presenta i vantaggi di corrosione non tossica, inodora, dell'umidità, di a prova di arresto, ecc.
Perché scelga KOMEG?
1. Specializzandosi in camera di prova ambientale per 26 anni
2. Clienti stimati: HUAWEI, TCL, EMERSON, Epson, OMRON, GREE, FOXCONN, ecc.
3. Compressore importato di Danfoss o di Tecumseh
4. Regolatore di touch screen del LED
5. Una garanzia libera delle parti di anno
Specificazione KTS-480A.pdf di KOMEG
Più informazioni, visitano prego: www.komegtech.com
