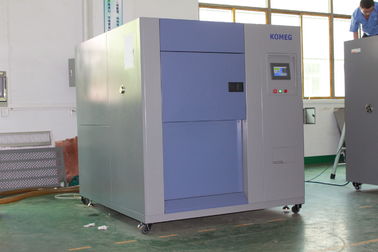

Camera di prova per shock termico a 3 zone / macchina per prove climatiche
Una camera di shock termico comprendente un'area di prova, un'unità di condizionamento d'aria ad alta temperatura con un'uscita di gas e un'entrata di gas adiacente all'area di prova, un'unità di alimentazione d'aria esterna avente un'uscita d'aria e un'entrata d'aria adiacente all'area di prova, unità di condizionamento d'aria a bassa temperatura con un'uscita di gas e un'entrata del gas adiacenti all'area di prova, un primo gruppo di smorzatori per l'apertura dell'uscita e l'ingresso di uno dei condizionatori d'aria ad alta temperatura e dell'unità di alimentazione dell'aria esterna e la chiusura del uscita e l'ingresso dell'altra unità allo stesso tempo, e un secondo gruppo di smorzatori per l'apertura dell'uscita e l'ingresso di uno dei condizionatori di bassa temperatura e dell'unità di alimentazione dell'aria esterna e la chiusura dell'uscita e l'ingresso del altra unità allo stesso tempo.
Standard soddisfatti e implementati:
GB / T2423.1.2
GB10592-89
GJB150
Condizioni di prova:
La presente invenzione si riferisce ad una camera di shock termico per testare vari materiali, parti di vari dispositivi o simili per caratteristiche di sollecitazione termica, durabilità, resistenza termica, ecc., Ad esempio esponendo il campione di prova alternativamente a due di alta temperatura, basso -temperatura e temperatura ambiente
specifiche tecniche:
| Camera di prova per shock termici a 3 zone |
| specificazioni | Nota 1. Ci riserviamo il diritto di modificare le specifiche senza preavviso 2. Dimensioni e configurazioni personalizzate disponibili |
| Modello | Serie KTS-A | Serie KTS-B | Serie KTS-D |
| 72A | 100A | 150A | 200A | 252A | 300A | 480A | 72B | 100B | 150B | 200B | 252B | 300B | 480B | 72D | 100D | 150D | 200D | 252D | 300D |
| Dimensioni interne | W (mm) | 450 | 500 | 600 | 670 | 700 | 800 | 800 | 450 | 500 | 600 | 670 | 700 | 800 | 800 | 450 | 500 | 600 | 670 | 700 | 800 |
| H (mm) | 400 | 450 | 500 | 600 | 600 | 600 | 800 | 400 | 450 | 500 | 600 | 600 | 600 | 800 | 400 | 450 | 500 | 600 | 600 | 600 |
| D (mm) | 400 | 450 | 500 | 500 | 600 | 650 | 750 | 400 | 450 | 500 | 500 | 600 | 650 | 750 | 400 | 450 | 500 | 500 | 600 | 650 |
| Dimensione esterna | W (mm) | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 |
| H (mm) | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 |
| D (mm) | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 |
| Peso del test (KG) | 5 | 10 | 12 | 15 | 18 | 20 | 20 | 5 | 10 | 12 | 15 | 18 | 20 | 20 | 5 | 10 | 12 | 15 | 18 | 20 |
| Bassa temperatura Camera | -55ºC ~ -10ºC | -70 ° C ~ -10ºC | -80 ° C ~ -10ºC |
| Tempo di preriscaldamento | + 20ºC ~ -55ºC, entro 60 minuti | + 20ºC ~ -70ºC, entro 60 minuti | + 20ºC ~ -80ºC, entro 60 minuti |
| Test. Camera | -40ºC ~ + 150 ° C | -55ºC ~ + 150 ° C | -65ºC ~ + 150 ° C |
| Alta temperatura. Camera | + 60 ° C ~ + 200 ° C |
| Tempo di preriscaldamento | + 60ºC ~ + 200ºC, entro 20 minuti |
| I tempi di recupero | Esposizione ad alta temperatura 30 min |
| Esposizione a bassa temperatura 30 min |
| Tempo di recupero entro 5 minuti |
| Dispositivo di sicurezza | Nessun fusibile, surriscaldamento e protezione da sovracorrente per compressore, protezione da surriscaldamento, protezione da sovraccarico per ventilatore, protezione dal calore secco |
| Accessorio standard | Porta cavo (portaΦ50mm) * 1, mensole * 2 |
| Materiale interno | Piastra in acciaio inossidabile (SUS 304) |
| Materiale esterno | Verniciatura al forno in acciaio o acciaio inossidabile (SUS304) |
| Materiale isolante | Schiuma poliuretanica rigida + lana di vetro |
| Sistema di refrigerazione | Acqua raffreddata |
| Compressore semiermetico, sistema di refrigerazione a cascata, refrigerante privo di CFC (HFC-507 e HFC-23) |
| controllore | Pannello: pannello LCD Touch da 7 pollici, display cinese o inglese selezionabile |
| Modello operativo: programma o punto di correzione in esecuzione |
| Capacità di memoria: 120programmi, 1200steps, tutti ripetono 999 cicli, parte ripeti 99 cicli. |
| Precisione: Temp.: 0.1% di FS ± 1 cifra Umidità: 0.1% di FS ± 1 cifra |
| Ingresso: Temp.: Pt-100 Umidità: pt-100 o ~ 5V DCV |
| Temperatura ambiente. | + 5 ° C ~ + 35ºC |
| Energia | AC 380 ± 10% 50Hz, 3 fasi 4 fili + Fili di terra |
Caratteristiche principali della camera di prova termica:
Design a 1,3 zone: zona ad alta temperatura, zona a temperatura fredda e zona di test.
2. I campioni da testare sono fermi nella zona di prova.
3. Interfaccia di comando touch-control per facilità d'uso.
4.Max.999H e max.9999 cicli per shock ad alta o bassa temperatura per camera di prova di shock termico.
5. Sono disponibili shock ciclico automatico e / e shock selettivo manuale.
6. Sistema di raffreddamento binato raffreddato ad acqua per un rapido raffreddamento.
7.Japan ha importato la saldatrice senza saldature, in particolare per la saldatura di tubi in rame
Caratteristiche della struttura
Materiale della parete: lastra in acciaio al carbonio di prima scelta, lavorazione a spruzzo elettrostatico di colore
Materiale parete interna: piastra in acciaio inossidabile SUS304
Materiale dell'isolamento del corpo: Schiuma rigida di poliuretano + fibra di vetro
Materiale isolante per porta: Schiuma poliuretanica rigida + fibra di vetro
Materiale:
Materiale interno: piastra in acciaio inossidabile SUS304 #
Materiale esterno: piastra in acciaio per verniciatura a forno o acciaio inossidabile SUS304 #
Materiale isolante: schiuma poliuretanica rigida e lana di fibra di vetro
Confezione:
La camera climatica per prove di shock termico è coperta con una pellicola a bolle d'aria prima di inserirle nella resistente cassa in compensato, che non solo ha un buon assorbimento degli urti, resistenza agli urti, termosaldatura e ha anche i vantaggi di non tossico, inodore, anti-corrosione, resistente agli urti, ecc. .
