Dettagli:
Termini di pagamento e spedizione:
|
Nome del prodotto: | La camera di prova ambientale delle persone senza appuntamento del pannello | Materiale: | Piatto dell'acciaio inossidabile (SUS 304) |
---|---|---|---|
Controllore: | Pannello LCD Touch | Verifichi la dimensione: | 4800*2100*4300mm |
modello fresco: | Raffreddato ad acqua | Alimentazione: | CA 380±10%50Hz |
Evidenziare: | Passeggiata nella camera a atmosfera controllata,camminare nella camera di umidità |

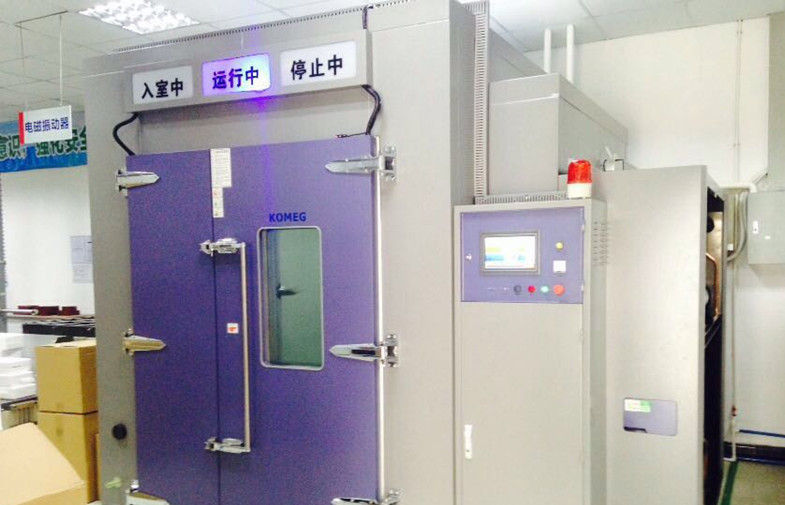

Rivesta la camera di prova di pannelli ambientale delle persone senza appuntamento per verificare il grande esemplare (veicoli, moduli fotovoltaici, antenne di satelliti, ecc
Applicazioni
La passeggiata in camera di prova è usata per vari tipi di prova quale la valutazione del prototipo, di prova di sviluppo & della ricerca, di prova di produzione, di prova di sforzo accelerata, di prova di affidabilità, di analisi di guasto e di qualunque altre applicazioni dove la simulazione ambientale è necessaria.
1. Sistemi della stanza di tutte le persone senza appuntamento
Una camera delle persone senza appuntamento di KOMEG serve da area campione per le grandi componenti, assemblee e prodotti finiti in elettrico ed elettronica, spazio aereo, batterie ed automobili, ecc. KOMEG fabbrica sia le camere delle persone senza appuntamento statiche che le camere delle persone senza appuntamento dinamiche e può essere configurato come una camera della temperatura o camera di umidità della temperatura.
Le camere di prova della temperatura e del clima delle persone senza appuntamento di KMHW-serie sono sviluppate particolarmente per le grandi provette. La dimensione e la progettazione sono caricamento ottimale delle provette. La costruzione e la variabilità modulari in dimensione ed attrezzatura è idealmente l'applicazione forspecific.
2. Parametri tecnici principali
SPECIFICHE | |||||||
Modello | KMHW- | ||||||
4 | 6 | 8 | 13 | 17 | 21 | ||
Volume (³ di m.) | 9 | 12,9 | 16,8 | 16,8 | 35,2 | 43,3 | |
Dimensioni interne | W (millimetro) | 2100 | 3000 | 3900 | 3000 | 3900 | 4800 |
H (millimetro) | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | |
D (millimetro) | 2050 | 2050 | 2050 | 4300 | 4300 | 4300 | |
Dimensioni esteriori | W (millimetro) | 3250 | 4160 | 5050 | 5050 | 5050 | 5950 |
H (millimetro) | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | |
D (millimetro) | 2250 | 2250 | 2250 | 2250 | 4500 | 4500 | |
Sistema di controllo | Temperatura & sistema di controllo equilibrati di umidità | ||||||
Impiegati. gamma | Massimo: 80ºC, 120ºC; Minimo: - 60ºC, - 50ºC, - 40ºC, - 30ºC, - 20ºC, - 10ºC, 0ºC | ||||||
Gamma di umidità | 10%, 20%, 30%~95% | ||||||
Impiegati. costanza | ±0.5ºC | ||||||
Costanza di umidità | ±2.5%R.H | ||||||
Impiegati. uniformità | ±2.0ºC | ||||||
Uniformità di umidità | ±5.0%R.H | ||||||
Riscaldi il tempo | +20ºC~+80ºC, entro il min 60 | ||||||
Tiri il tempo di attesa | +20ºC~-55ºC -40ºC-20ºC-10ºC, all'interno min di 120 o 90 o 60 | ||||||
Materiale interno | Piatto dell'acciaio inossidabile (SUS 304) | ||||||
Materiale esteriore | Acciaio al forno della pittura o acciaio inossidabile (SUS304) | ||||||
Materiale di isolamento | Schiuma di poliuretano rigida | ||||||
Dimensione della porta (millimetri) | Singola ala: W800*H1800; Doppia ala: W1600*H1800; | ||||||
Dispositivi di sicurezza (standard) | Nessun interruttore del fusibile, sopra calore del pressureover e sopra protezione corrente per il compressore, sopra protezione di temperatura, sopra protezione del carico per il ventilatore, protezione contro il calore asciutta |
||||||
Accessori standard | Vista window*1, porto del cavo (portΦ50mm) *1, camera lamp*1, indicatore di condizione m/c | ||||||
Sistema di refrigerazione | Raffreddato ad acqua | ||||||
Compressore semiermetico, singola fase o sistema di refrigerazione della cascata | |||||||
Refrigerante libero di CFC (HFC-507 e HFC-23) | |||||||
Regolatore | Pannello | pannello di tocco LCD 7-inch, esposizione di inglese o di cinese selezionabile | |||||
Modello di operazione | Funzionamento del punto della correzione o di programma | ||||||
Capacità di memoria | 120 programmi, 1200steps, tutto ripetono 999 cicli, cicli di ripetizione 99 della parte | ||||||
Accuratezza | Impiegati.: 0,1% di umidità della cifra F.S±1: 0,1% della cifra F.S±1 | ||||||
Input | Impiegati.: pt-100, umidità: pt-100 o ~5V DCV | ||||||
Comm.port | RS-232 o RS-485 (Softawre è opzione) | ||||||
Impiegati ambientali. | +5ºC~+35ºC | ||||||
Metodo dei collegamenti | CA 380±10%50Hz, 3 cavi dei cavi +Ground di fase 4 | ||||||
Nota: 1. Riserviamo il diritto di cambiare le specifiche senza preavviso | |||||||
dimensioni 2.Customized e configurazioni disponibili |
3. Costruzione della stanza delle persone senza appuntamento:
Le stanze sono costruite con pannelli sezionali del maschio e femmina del metallo dell'acciaio inossidabile. Una stanza montata ha perimetri d'acciaio continui per giudicare i pannelli strettamente sul posto.
Le caratteristiche del pannello includono:
1) isolamento 100%
2) Peso leggero per il trattamento facile – il peso medio di più grande pannello è di 84 libbre.
3) Perni di allineamento per la misura accurata.
4) Le cinghie d'acciaio collegano il braccio di bloccaggio con i perni di bloccaggio dai lati opposti dei pannelli.
5) le serrature Camma-attivate assicurano le misure strette ed accomodano la frequenti assemblea/smontaggio per la riassegnazione o l'ingrandimento della stanza.
Caratteristiche
Persone senza appuntamento, tipo del drive-in
Interno dell'acciaio inossidabile (o galvanizzato per il risparmio)
Painted ha galvanizzato l'acciaio esteriore per lunga vita
Le porte di servizio della MAPPA sono munite (nessun strumenti o sollevamento)
Accesso facile alle componenti
Gruppo elettrogeno affidabile del vapore per le applicazioni di umidità
Stufe elettriche inguainate per sicurezza ed affidabilità
La griglia disponibile delle pale regolabili permette la direzione del flusso d'aria come stata necessaria
materiale di conservazione 1.Heat, usiamo la schiuma ad alta intensità dell'unità di elaborazione con materiale ignifugo ed il cotone ad alta densità della fibra di vetro, che possono assicurare l'uniformità su precisa e migliore ed evitare la perdita di energia inutile. Nel frattempo, la nostra progettazione può assicurare meglio la sicurezza del personale quando aziona una camera delle persone senza appuntamento.
Temperatura ambiente fredda | Spessore della parete e della prova della cella frigorifera |
5 - 15 gradi Celsius | 75mm |
-15 - 5 gradi Celsius | 100mm |
-20 - -15 grado Celsius | 120mm |
-30 - -20 grado Celsius | 150mm |
Inferiore -30 al grado Celsius | 200mm |
2. La grande progettazione della finestra di vetro, l'angolo di visione in tutte le direzioni, il film elettrico vuoto di placcatura e la anti-condensazione progettano; il LED incorporato si accende per facilitare lo stato del campione dell'osservazione in tempo reale nel corso di prova; progettazione della doppia porta, la grande porta di vetro interna con a mano nei fori per il funzionamento conveniente.
3. La qualità materiale della scatola interna è SUS304 # acciaio inossidabile montato importato e la scatola esterna è piatto d'acciaio ed il processo della pittura applica la tecnologia della mano dell'automobile. Il corpo della scatola è forma elaborata facendo uso della macchina utensile di Triumph, la sua forma è piacevole ed ordinata.
4. Displayer LCD dello schermo attivabile al tatto di grande colore pieno, operazione semplice, facile pubblicare i programmi. PID con la funzione di calcolo automatico; funzione, messaggio di guasto di manifestazione e soluzioni autodiagnostici del colpo di guasto per gradi.
5. RS-232 e RS-485 un'interfaccia di comunicazione, registratore di corrispondenza, forte espansibilità. Inoltre sosteniamo il telecomando dal PC via il wifi o il cavo (raccomandato).
Norme implementate e rispettate
GB-2423. 1-89 prova (IEC68-2-1) A: Prova di bassa temperatura
GB-2423. 2-89 prova (IEC68-2-2) B: Prova ad alta temperatura
GJB360. 8-87 (MIL-STD.202F) prova ad alta temperatura di durata di funzionamento
GBJl50. (MIL-STD-810D) prova ad alta temperatura 3
GJBl50. 4 prova di bassa temperatura (MIL-STD-810D)
GB2423. 3-93 prova (IEC68-2-3) Ca: metodo per la prova di calore di umidità dell'equilibrio
GB2423. 4-93 Db della prova (IEC68-2-30): Prova umida di alternativa di calore
GJBl50. 9-93 prova di calore di umidità (MIL-STD-810D)
Specifiche
Prestazione di affidabilità e di alta qualità;
Regolatore: Controllo del touch screen, di parametro e di programma;
Il prezzo competitivo e 12 mesi liberano la garanzia delle parti.
4. Manifestazione della stanza delle persone senza appuntamento
