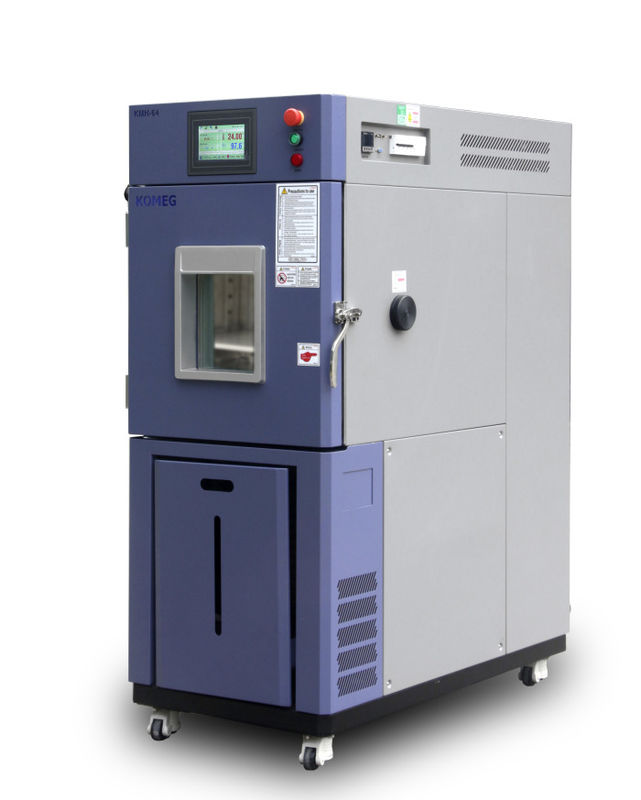

| Ⅰ. Panoramica sui prodotti |
In grado di simulare con precisione una vasta gamma di ambienti naturali complicati, ed è adatto per l'affidabilità test in prodotti industriali. Soddisfare i requisiti standard GB5170.2.3.5.6-95 di apparecchiature di test ambientali e metodi di prova per i parametri di base dei prodotti elettrici ed elettronici in condizioni di umidità, bassa temperatura, alta temperatura e calore costante. |
| ⅱ.Application |
Applicabile alla prova di adattabilità e affidabilità ambientale in tali unità industriali come elettronica, elettrica apparecchio, batteria, plastica, cibo, prodotto di carta, veicolo, metallo, chimica, materiale da costruzione, ricerca istituzione, ispezione e ufficio di quarantena, università ecc. |
| ⅲ.Features |
● GB-2423.1-89 (IEC68-2-1) Test A: test di bassa temperatura ● GB-2423.2-89 (IEC68-2-2) Test B: test ad alta temperatura ● Test di vita ad alta temperatura GJB360.8-87 (MIL-STD.202F) ● Test ad alta temperatura GJBl50.3 (MIL-STD-810D) ● Test di bassa temperatura GJBl50.4 (MIL-STD-810D) ● Test GB2423.3-93 (IEC68-2-3) Ca: test termico costante ● GB2423.4-93 (IEC68-2-30) Test Db: test alternativo di calore umido ● Test di calore umido GJBl50.9-93 (MIL-STD-810D) |
| 1. Conservazione dell'energia | Modalità Bypass per regolare la capacità di raffreddamento per ottenere una costante temperatura e umidità in modo efficace |
| 2. Funzionamento facile | ※ Utilizzo del touch screen LCD KOMEG KM-3166 di proprietà dell'azienda controller con impostazione dei parametri di controllo PID ※ Approccio flessibile per la raccolta e la registrazione dei dati |
| 3. Alta affidabilità | ※ Le parti principali sono importate, garantendo la durata e l'elevata affidabilità ※ Separatore dell'olio efficiente per garantire la durata del compressore |
| Ⅳ. Parametri tecnici principali |
| 1. Camera |
| 1.1 Volume dell'area di lavoro | opzionale |
| 1.2 Dimensioni esterne | opzionale |
| 2. Temperatura |
| 2.3 Intervallo di temperatura | -20 ~ 150 ℃ |
| 2.4 Deviazione della temperatura | ± 2.0 ℃ |
| 2,5 Temp Constancy | ± 0.5 ℃ |
| 2.6 Uniformità Temp | ± 2.0 ℃ |
| 3. Umidità |
| 3.1 Intervallo di umidità | 20% RH ~ 98% RH |
| 3.2 Campo di controllo | |
| 3.3 Deviazione di umidità | ± 3,0% UR (> 75% RH) ± 5,0% RH (≤75% RH) |
| 3.4 Uniformità di umidità | 3,0% di umidità relativa (senza carico) |
| 3.5 Costanza di umidità | ± 2,0% RH |
| Ⅴ Struttura camber |
La struttura e la camera complessive erano composte da tre parti come di seguito. Scatola di isolamento, unità di refrigerazione separate e quadro elettrico di comando. |
| 1. scatola di isolamento | ※ materiale della parete: acciaio al carbonio di alta qualità con spruzzo di colore statico ※ materiale della parete interna: piastra in acciaio inossidabile SUS304 # opaco ※ Materiali isolanti: strato isolante in poliuretano espanso rigido + fibra di vetro. |
| 2.Door | Il filo di riscaldamento è stato installato sui telai delle porte per evitare la formazione di condensa al minimo temperature. |
| 3. Finestra di osservazione | Con la finestra di osservazione, il vetro con isolamento elettrico multi-cavo impedisce la condensazione in modo efficace |
| 4. porta cavo | Φ 50mm * 2 situati su entrambi i lati (ciascuno * 1) con tappo di gomma e coperchio di plastica |
| 5. dispositivo di illuminazione | 11W / AC220V * 1 situato sulla finestra di osservazione |
| 6. Foro di scarico dell'acqua | Disponibile per drenare l'acqua di condensa |
| 7. Titolare del campione | Due strati di porta campioni in acciaio inossidabile. |
| 8. Ruotini mobili | Rotelle mobili * 4 con piedini |
| 9. scatola di controllo elettrico | Interruttore automatico di potenza totale, protezione da sovratemperatura. |
| 10. Sistema di approvvigionamento idrico | Alimentazione automatica della pompa dell'acqua |
| Ⅵ.Aria condizionata |
| 1. Modalità di controllo | Design dei circuiti di ventilazione forzata, controllo della temperatura e dell'umidità sistema (BTHC). |
| 2. Dispositivo di aria condizionata | Diffusore montato in alto per garantire uniformità di temperatura e umidità Sono stati installati ventilatori centrifughi ad asse lungo, evaporatori, riscaldatori, umidificatori sulla scatola di aria condizionata |
| 3. Riscaldamento | Riscaldatori elettrici a filo in lega di nichel-cromo di qualità, Modalità di controllo senza contatto (SRR). |
| 4. Raffreddamento | Scambiatore di calore a tubi alettati in alluminio alettato a forma di onda sinusoidale (raffreddato ad aria) |
| 5. Approvvigionamento idrico | Modalità di approvvigionamento idrico interno |
| 6. Umidificatore | Umidificazione riscaldata del bacino Riscaldatore con guaina in acciaio inossidabile Controllo del riscaldamento: periodo senza contatto, come la modulazione della larghezza dell'impulso, SSR (relè a stato solido) Dispositivi di controllo del livello dell'acqua, riscaldatore unità anti-secco |
| 7. Compressore | Compressore di marca Tecumseh |
| 8. Dispositivo di limitazione | Valvola di espansione ermale e capillare |
| 9. Refrigerante | R404a Livello di refrigerante ad alta temperatura rispettoso dell'ambiente |
10. Parti e il suo marchio | | Parte | Marca | Osservazioni | | Compressore | Tecumseh | Pistone ermetico compressori a basso rumore | | Separatore di olio | ALCO, AC & R, ESK | | | Evaporatore (piastra) | DANFOSS | | | Relè di pressione | DANFOSS, RANCO | | | Condensatore (piastra) | DANFOSS | | | Programma di screening di asciugatura | DANFOSS, SPORLAN | | | Capillare | KOMEG | | | Valvola di espansione | DANFOSS, SPORLAN | | | Valvola solenoide | SAGINOMIYA, CASTEL | | | Valvola di regolazione della pressione del gas di scarico | SAGINOMIYA | | | Valvola di regolazione della pressione di condensazione | SAGINOMIYA DANFOSS | | | Nota: due opzioni elencate sono per scelta alternativa e scopo di backup |
|
| 11. Tecnologia di refrigerazione | ※ Saldatura con azoto, pompa per vuoto rotativa a palette a due stadi, assicurarsi che il sistema di raffreddamento interno pulito e affidabile. ※ vassoio dell'acqua situato nella parte inferiore del compressore per garantire la condensa scarico dell'acqua attraverso il tubo liberamente nella parte posteriore della camera. |
| Ⅶ, Sistema di controllo |
| 1. Funzione di registrazione curva | Pt100 |
| 2. Controller | KOMEG marca KM-3166 LCD Touch screen controller con controllo PID impostazione dei parametri |
| 3. Display | Impostazioni di temperatura e umidità (SV) Il valore reale (PV) può essere visualizzato direttamente, L'esecuzione del programma può visualizzare numeri, paragrafi, rimanenti tempo e cicli, visualizzazione del tempo di funzionamento, Modifica del programma e visualizzazione della curva grafica, Risolto o programmato lo stato di funzionamento, Schermo TFT da 7 pollici. |
| 4. Risoluzione | Temperatura: + 0,01 ℃; Umidità: + 0,1%; Tempo: 1min |
| 5. Intervallo di impostazione | La temperatura può essere regolata in base alla temperatura di lavoro dell'apparecchiatura (il limite superiore +5 ℃, il limite inferiore -5 ℃) |
| 6. Modalità di corsa | funzionamento programmabile, funzionamento costante e prenotazione |
| 7. Modalità di impostazione | Ingresso modalità tocco |
| 8. Interfaccia di comunicazione | Raccolta dati quando si è connessi a un computer Può essere utilizzato come sistema di monitoraggio e controllo remoto, Controllo di sincronizzazione di macchine multiple disponibile. |
| 9. Scheda memoria disco U | Disponibile 1G-8G |
| 10. Raccolta dati | RAM con impostazioni di protezione della batteria, i dati possono essere salvati, massimo l'archiviazione della memoria dei dati storici è di 90 giorni (quando il tempo di campionamento è 1min) |
| 11. Spegnere la memoria | La modalità di recupero energia può essere impostata come avvio a caldo, avvio a freddo e arresto. |
| 12. Funzione preimpostata | il tempo di avvio può essere impostato liberamente e la macchina si avvia automaticamente durante la svolta al potere |
| 13. Ambiente software | Windows 2000 o Windows XP |
| 14. Connessione di rete | Può essere collegato a Ethernet, funzione di controllo remoto, raccolta dati, può controllare simultaneamente più macchine. |
| 15. Funzione | Allarme di guasto e causa richieste di gestione, protezione dell'alimentazione, protezione della temperatura limite inferiore, funzione timer (avvio automatico e automatico smettere di correre), funzione di autodiagnostica. |
| Ⅷ. Sistema di controllo elettrico |
1. Distribuzione di energia Cabina di controllo | ※ Ventilatore ※ centralino ※ Terminale di campioni ※ Interfaccia fisica RS-485 (se si acquista il software di monitoraggio centralizzato) ※ Interruttore automatico di dispersione totale. |
2. Parti e il suo marchio | | Parti | Marca | Osservazioni | | controllore | KOMEG | Schermo tattile LCD KM-3166 | | Interruttore di protezione filo | Schneider | | | Contattore AC | Fuji, Schneider | | | Relè termico | Schneider | | | relè sequenza fasi | Fuji, CROUZET | | | Relè temporizzato | Panasonic | | | Contattore AC | Schneider | | | Relè allo stato solido | Carlo Gavazzi | | | Fusibile di temperatura | EMERSON, Microtemp | |
Nota: due opzioni elencate sono per scelta alternativa e scopo di backup |
| 3. Sistema di protezione | 3.1 Sistema di raffreddamento: ※ Protezione da sovrapressione del compressore ※ Protezione da surriscaldamento del motore del compressore ※ Protezione del motore del compressore contro la corrente ※ Protezione contro il surriscaldamento della ventola del condensatore 3.2 Laboratorio ※ Protezione regolabile da sovratemperatura --- modalità di protezione da sovratemperatura 1 ※ Fusibile temperatura spazio di prova --- modalità di protezione da sovratemperatura 2 ※ Limite del surriscaldamento del canale dell'aria condizionata --- modalità di protezione da sovratemperatura 3 ※ Allarme regolatore impostato per arresto temperatura --- modalità di protezione da sovratemperatura 4 ※ Surriscaldamento del motore della ventola. 3.3 Altro ※ La sequenza delle fasi di potenza totale e la protezione da perdita di fase; ※ protezione dalle perdite; ※ Caricare la protezione da cortocircuito. |
| 4. Allarme | L'apparecchiatura smette di funzionare e invia un allarme acustico quando sopra appare protezione, nel frattempo, colpa, cause e soluzioni saranno visualizzato sullo schermo. |
| Ⅸ. Installazione |
1. Potere | ※ AC380V ± 10%, 50Hz ± 1Hz, 3 fasi 4 fili + Fili di terra ※ Il cavo di alimentazione è collegato all'interruttore dell'aria nella scatola di controllo ※ Potenza totale ~ 8 kW, 10A; ※ Tensione consentita: CA (1 ± 10%) 380V ※ Frequenza consentita: (1 ± 1%) 50Hz ※ Resistenza del filo di terra inferiore a 4Ω Modalità TN-S o modalità TT per l'alimentazione ※ Deve essere dotato di un interruttore indipendente o privato per l' aria o l' alimentazione utilizzare d solo da questo dispositivo . |
| 2. Rifornimento idrico | ※ Acqua di umidificazione: acqua o acqua deionizzante. Consumo massimo: 7 L / h ※ Quando si utilizzano sistemi RO, i requisiti di approvvigionamento idrico sono Pressione dell'acqua 0,2 MPa, linea del tubo DN10 Consumo massimo: 7 L / h. flusso d'acqua |
| 3. Ambiente circostante | 5 ~ 35 ℃, umidità ≤85% RH |
| 4. Qualità dell'aria | Nessuna alta concentrazione di polvere o gas corrosivi |
| 5. Ambiente di installazione | ※ distanza dal muro su entrambi i lati e sul retro della camera più di 800mm, davanti più di 1500mm. Fornire potere indipendente impianti di distribuzione e di scarico della condensa di umidificazione, ed esterni è necessario un connettore di alimentazione ※ gas al suolo, ben ventilato, non infiammabile, esplosivo, corrosivo e polvere ※ Nessuna radiazione elettromagnetica forte nelle vicinanze ※ Con scarico a pavimento (meno di 2 metri dall'unità di refrigerazione) ※ capacità di carico del pavimento del locale: non meno di 800 kg / m2 ※ lasciare uno spazio adeguato per la manutenzione |
| 6. Cavo di terra | Resistenza di messa a terra inferiore a 4Ω, bulloni di messa a terra situati sul base del mobile. |
| 7. Drenaggio | Foro di scarico installato alla base dell'alloggiamento |
| 8. Porta del cavo | φ50, φ80, φ100, porta cavo φ120mm, posizione e numero possono essere personalizzato in base alle esigenze dell'utente se la struttura del corpo della camera permette. |
| 9. Deposito dell'attrezzatura | ※ Quando il dispositivo non funziona, dovrebbe essere la temperatura ambiente mantenuto entro 0 ~ 45 ℃ ※ Quando la temperatura ambiente è inferiore a 0 ℃, l'acqua rimanente il dispositivo deve essere scaricato per evitare che i tubi dell'acqua si congelino e si rompano |
| 10. Monitoraggio centralizzato | Per il monitoraggio centralizzato remoto, serve un altro PC (Windows 2000 / XP sistemi operativi, una porta COM e una porta USB); Dotate Convertitore RS-485 / RS-232 e cavo di comunicazione 25m. |
| Ⅹ. Documentazione tecnica |
| 1. Documentazione tecnica | ※ Manuale operativo * 1 ※ Manuale di manutenzione * 1 |
| | | | | | |
