Nome del prodotto: | Le camere delle persone senza appuntamento modulari | Materiale: | Acciaio inossidabile |
---|---|---|---|
Volume: | 43.3m3 | Verifichi la dimensione: | 4800*2100*4300mm |
modello fresco: | Raffreddato ad acqua | Garanzia: | 1 anno |
Evidenziare: | camminare nella camera di umidità,passeggiata nella camera climatizzata |

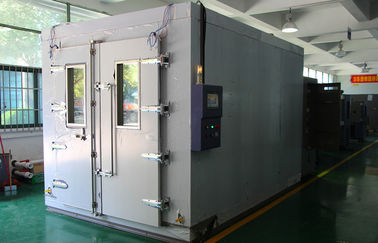

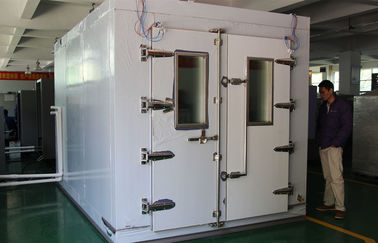

Camera walk-in touch screen a LED, camera climatica raffreddata ad acqua
applicazioni
Camminare nella camera di prova vengono utilizzati per vari tipi di test come la valutazione del prototipo, i test di ricerca e sviluppo, i test di produzione, i test accelerati, i test di affidabilità, l'analisi dei guasti e qualsiasi altra applicazione in cui è necessaria la simulazione ambientale.
1. Tutti i sistemi Walk-in Room
un. Operare continuamente in modalità raffreddamento.
b. Fornire un sistema di by-pass di gas caldo per automatizzare la riduzione della capacità quando la stanza si trova alla temperatura stabilita.
c. Sono costruiti con componenti di alta qualità tra cui: solenoidi linea liquido, indicatore di livello del liquido, essiccatori, filtri e valvole TX.
d. Contiene compressori semiermetici (o uguali) Bock.
e. Contiene controlli touchscreen a LED (o uguali).
f. Conformarsi alle linee guida ASHRAE per tubazioni e rating.
g. Sono assemblati in fabbrica e testati.
h. Sono semplici da mantenere perché i componenti sono facilmente accessibili e chiaramente etichettati.
È possibile montare fino a 5 unità HP sul tetto della cabina. Le unità più grandi sono installate sul pavimento accanto alla stanza.
Diagrammi di tubazioni completi, schemi e dati di ricarica sono disponibili per le nostre stanze walk-in ambientali.
2. Parametri tecnici principali
SPECIFICHE | |||||||
Modello | KMHW- | ||||||
4 | 6 | 8 | 13 | 17 | 21 | ||
Volume (m³) | 9 | 12.9 | 16.8 | 16.8 | 35.2 | 43.3 | |
Dimensioni interne | W (mm) | 2100 | 3000 | 3900 | 3000 | 3900 | 4800 |
H (mm) | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | |
D (mm) | 2050 | 2050 | 2050 | 4300 | 4300 | 4300 | |
Dimensioni esterne | W (mm) | 3250 | 4160 | 5050 | 5050 | 5050 | 5950 |
H (mm) | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | |
D (mm) | 2250 | 2250 | 2250 | 2250 | 4500 | 4500 | |
Sistema di controllo | Sistema di controllo della temperatura e umidità bilanciato | ||||||
Temp. gamma | Massima: 80 ° C, 120 ° C; minima: -60 ° C, -50 ° C, -40 ° C, -30 ° C, -20 ° C, -10 ° C, 0 ° C | ||||||
Gamma di umidità | 10%, 20%, 30% ~ 95% | ||||||
Temp. costanza | ± 0.5ºC | ||||||
Costanza di umidità | ± 2,5% RH | ||||||
Temp. uniformità | ± 2.0ºC | ||||||
Uniformità di umidità | ± 5.0% RH | ||||||
Riscaldare il tempo | + 20ºC ~ + 80ºC, entro 60 minuti | ||||||
Abbassa il tempo | + 20ºC ~ -55ºC -40ºC-20ºC-10ºC, Entro 120 o 90 o 60 minuti | ||||||
Materiale interno | Piastra in acciaio inossidabile (SUS 304) | ||||||
Materiale esterno | Pittura in acciaio al forno o acciaio inossidabile (SUS304) | ||||||
Materiale isolante | Schiuma poliuretanica rigida | ||||||
Dimensione della porta (mm) | Ala singola: W800 * H1800; Ala doppia: W1600 * H1800; | ||||||
Dispositivi di sicurezza (standard) | Nessun interruttore fusibile, sovrapressioni di calore e protezione da sovracorrente per compressore, protezione da sovratemperatura, protezione da sovraccarico per ventilatore, protezione dal calore secco | ||||||
Accessori standard | Finestra di visualizzazione * 1, porta cavo (portaΦ50mm) * 1, lampada camera * 1, indicatore di stato | ||||||
Sistema di refrigerazione | Acqua raffreddata | ||||||
Compressore semiermetico, sistema di refrigerazione monostadio o in cascata | |||||||
Refrigerante privo di CFC (HFC-507 e HFC-23) | |||||||
controllore | Pannello | Touch panel LCD da 7 pollici, display cinese o inglese selezionabile | |||||
Modello operativo | Programma o punto di correzione in esecuzione | ||||||
Capacità di memoria | 120 programmi, 1200 step, tutti ripetono 999 cicli, in parte ripetono 99 cicli | ||||||
Precisione | Temp.:0.1% di FS ± 1 cifra Umidità: 0.1% di FS ± 1 cifra | ||||||
Ingresso | Temp.:pt-100, umidità: pt-100 o ~ 5V DCV | ||||||
Comm.port | RS-232 o RS-485 (Softawre è un'opzione) | ||||||
Temperatura ambiente. | + 5 ° C ~ + 35ºC | ||||||
Metodo di cablaggio | AC 380 ± 10% 50Hz, 3 fasi 4 fili + Fili di terra | ||||||
Nota 1. Ci riserviamo il diritto di modificare le specifiche senza preavviso | |||||||
2. Dimensioni e configurazioni personalizzate disponibili |
3. Costruzione della cabina:
Le stanze sono costruite con pannelli in acciaio inossidabile e scanalati. Una stanza assemblata ha perimetri in acciaio continuo per tenere i pannelli saldamente in posizione.
Le funzionalità del pannello includono:
1) isolamento al 100%
2) Leggero per una facile movimentazione: il peso medio del pannello più grande è di 84 libbre.
3) Perni di allineamento per un accoppiamento preciso.
4) I cinturini in acciaio collegano i bracci di bloccaggio con i perni di bloccaggio sui lati opposti dei pannelli.
5) Le serrature azionate a camma assicurano accoppiamenti stretti e consentono frequenti operazioni di montaggio / smontaggio per il trasferimento o l'ampliamento della stanza.
Caratteristiche
Walk-in, Drive-in Type
Interno in acciaio inossidabile (o zincato a risparmio)
Esterno in acciaio zincato verniciato per una lunga durata
Le porte di servizio MAP sono incernierate (senza attrezzi o sollevamento)
Facile accesso ai componenti
Sistema affidabile di generatore di vapore per applicazioni di umidità
Riscaldatori elettrici inguainati per sicurezza e affidabilità
Le alette regolabili nella griglia di alimentazione consentono di dirigere il flusso d'aria secondo necessità
1. Materiale di conservazione del calore, utilizziamo schiuma PU ad alta intensità con materiale ritardante di fiamma e cotone in fibra di vetro ad alta densità, che può assicurare un'elevata e precisa uniformità ed evitare inutili perdite di energia. Nel frattempo, il nostro design può assicurare meglio la sicurezza del personale durante l'utilizzo di una cabina.
Temperatura della cella frigorifera | Spessore della parete della cella frigorifera e prova |
5 - 15 gradi Celsius | 75 millimetri |
-15 - 5 gradi Celsius | 100 millimetri |
-20 - -15 gradi Celsius | 120 millimetri |
-30 - -20 gradi Celsius | 150 millimetri |
Inferiore a -30 gradi Celsius | 200 millimetri |
2. Ampia vetrata, angolo di visione in tutte le direzioni, pellicola di placcatura elettrica cava e design anticondensa; luci a LED integrate per facilitare lo stato del campione di prova dell'osservazione in tempo reale nel corso del test; design a doppia porta, la grande porta interna in vetro con fori a incastro per il comodo funzionamento.
3. La qualità del materiale della scatola interna è SUS304 # montato in acciaio inossidabile importato, e la scatola esterna è in lamiera d'acciaio e il processo di verniciatura applica la tecnologia di rivestimento automobilistico. Il corpo della scatola viene lavorato con la macchina da taglio Triumph, la sua forma è bella e ordinata.
4. Ampio display LCD touchscreen a colori di grandi dimensioni, funzionamento semplice, programmi facili da modificare. PID con funzione di calcolo automatico; funzione autodiagnostica, messaggio di errore di visualizzazione e soluzioni di scatto guasto passo dopo passo.
5. Un'interfaccia di comunicazione RS-232 e RS-485, registratore corrispondente, forte espandibilità. Supportiamo anche il controllo remoto via PC o via wifi (consigliato).
Standard implementati e soddisfatti
GB-2423. 1-89 (IEC68-2-1) Test A: test di bassa temperatura
GB-2423. 2-89 (IEC68-2-2) Test B: test ad alta temperatura
GJB360. 8-87 (MIL-STD.202F) Test della durata di funzionamento ad alta temperatura
GBJl50. 3 (MIL-STD-810D) Test ad alta temperatura
GJBl50. 4 (MIL-STD-810D) Test a bassa temperatura
GB2423. 3-93 (IEC68-2-3) Test Ca: metodo per test di calore umido in regime stazionario
GB2423. 4-93 (IEC68-2-30) Test Db: test alternativo di calore umido
GJBl50. 9-93 (MIL-STD-810D) Test di calore umido
specificazioni
Prestazioni di alta qualità e affidabilità;
Controller: Touch screen, parametro e controllo del programma;
Prezzo competitivo e garanzia di 12 mesi sulle parti libere.
4. Show room walk-in
